Zawór rozprężny w pompie ciepła – działanie, rodzaje i objawy awarii

Choć zawór rozprężny jest niewielkim elementem, decyduje o tym, ile czynnika chłodniczego trafi do parownika i w jakich warunkach będzie odbierał ciepło z otoczenia. Jego praca wpływa więc nie tylko na wydajność, lecz także na współczynnik COP, zużycie energii oraz bezpieczeństwo sprężarki.

W praktyce podobne objawy mogą jednak powodować również niedobór czynnika, zabrudzenie wymiennika, niesprawny czujnik albo problem ze sterowaniem. Dlatego zawór rozprężny w pompie ciepła należy oceniać jako część całego obiegu chłodniczego, a nie odizolowany podzespół przeznaczony do wymiany na podstawie jednego symptomu.

Czym jest i do czego służy zawór rozprężny w pompie ciepła

Obieg chłodniczy pompy ciepła składa się z czterech podstawowych elementów: sprężarki, skraplacza, zaworu rozprężnego i parownika. Sprężarka podnosi ciśnienie oraz temperaturę czynnika chłodniczego. W skraplaczu czynnik oddaje ciepło do instalacji grzewczej i przechodzi w stan ciekły. Następnie trafia do zaworu rozprężnego.

Głównym zadaniem zaworu jest dławienie czynnika chłodniczego. Oznacza to kontrolowane ograniczenie jego przepływu i wywołanie gwałtownego spadku ciśnienia. W rezultacie obniża się również temperatura czynnika. Zawór nie „produkuje” zimna ani ciepła. Przygotowuje czynnik do następnego etapu, czyli odbioru energii w parowniku.

Po przejściu przez zawór czynnik ma zwykle postać mieszaniny cieczy i pary o niskim ciśnieniu oraz niskiej temperaturze. W parowniku może dzięki temu pobierać energię z powietrza zewnętrznego, gruntu lub innego dolnego źródła. Bez odpowiedniego obniżenia ciśnienia temperatura czynnika byłaby zbyt wysoka, aby skutecznie odbierał ciepło z otoczenia.

Ważne jest także dozowanie. Zawór musi przepuścić taką ilość czynnika, aby parownik był odpowiednio wykorzystany, ale jednocześnie aby do sprężarki wracała para, a nie ciecz. Zbyt mały przepływ ogranicza moc i może powodować nadmierne przegrzanie. Zbyt duży zwiększa ryzyko zalania sprężarki ciekłym czynnikiem.

Jak działa zawór rozprężny krok po kroku w obiegu chłodniczym

Prześledzenie drogi czynnika pozwala lepiej zrozumieć, dlaczego niewielka zmiana położenia zaworu może zmienić pracę całej pompy ciepła.

1. Sprężanie: sprężarka zasysa parę czynnika z parownika i podnosi jej ciśnienie oraz temperaturę.
2. Skraplanie: w skraplaczu czynnik oddaje ciepło do instalacji centralnego ogrzewania lub zasobnika ciepłej wody. Z pary przechodzi w ciecz pod wysokim ciśnieniem.
3. Dławienie: ciekły czynnik przepływa przez niewielki otwór zaworu. Za zaworem ciśnienie spada, część cieczy odparowuje, a pozostała mieszanina ma niską temperaturę.
4. Odparowanie: w parowniku czynnik pobiera energię z dolnego źródła. Odparowuje i jako para wraca do sprężarki.

Podczas dławienia nie zachodzi klasyczna praca rozprężna, w której czynnik napędza turbinę. Jest to przede wszystkim proces obniżenia ciśnienia przy bardzo małym udziale wymiany ciepła z otoczeniem. Część czynnika zaczyna odparowywać, a energia potrzebna do tego procesu pochodzi z jego własnego stanu termodynamicznego. Dlatego temperatura mieszaniny po stronie niskiego ciśnienia wyraźnie spada.

Położenie zaworu musi zmieniać się wraz z warunkami pracy. Inna ilość czynnika jest potrzebna podczas łagodnej pogody, inna przy dużym zapotrzebowaniu na ciepło, a jeszcze inna w trakcie odszraniania jednostki zewnętrznej. W powietrznej pompie ciepła znaczenie ma też temperatura powietrza, wilgotność i szybkość narastania szronu na parowniku.

W trybie defrost układ odwraca kierunek przepływu ciepła. Sterownik zmienia pracę zaworu czterodrogowego, sprężarki i zaworu rozprężnego. Nie oznacza to, że zawór działa wtedy w identyczny sposób jak podczas ogrzewania. Jego zadaniem pozostaje stabilizowanie warunków przepływu, ale strategia sterowania zależy od konstrukcji konkretnej pompy ciepła.

Zawór termostatyczny (TEV) a elektroniczny (EEV) – kluczowe różnice

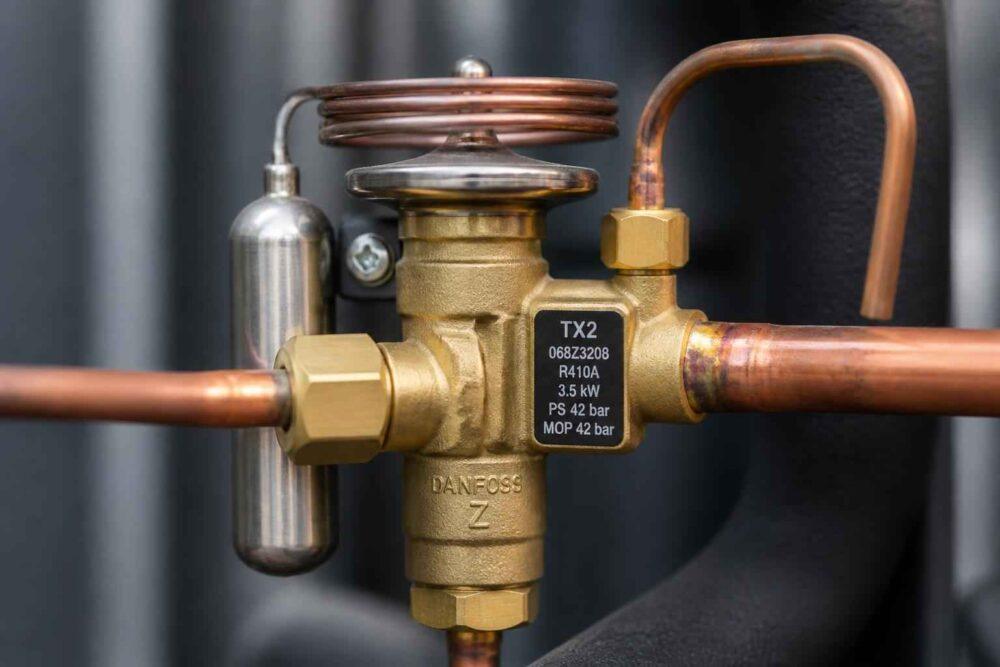

Termostatyczny zawór rozprężny TEV wykorzystuje element termostatyczny, najczęściej mieszek z czujnikiem i kapilarą. Reaguje na temperaturę czynnika na wyjściu z parownika. Gdy przegrzanie rośnie, zawór zwiększa przepływ. Gdy przegrzanie spada, ogranicza go. Jest to rozwiązanie mechaniczne, niewymagające złożonego sterownika.

TEV może dobrze pracować w układach o dość stabilnym obciążeniu i prawidłowo dobranych parametrach. Jego zaletą jest prostota, sprawdzona konstrukcja oraz mniejsza zależność od elektroniki. Ograniczeniem pozostaje wolniejsza reakcja na gwałtowne zmiany warunków i mniejsza możliwość dopasowania pracy do wielu trybów urządzenia.

Elektroniczny zawór rozprężny EEV jest sterowany przez moduł mikroprocesorowy. Sterownik analizuje sygnały z czujników temperatury i ciśnienia, a następnie wysyła impulsy do silnika krokowego lub innego napędu zaworu. W ten sposób może bardzo dokładnie zmieniać stopień otwarcia.

EEV nie zawsze jest zaworem proporcjonalnym w ścisłym znaczeniu. W wielu urządzeniach silnik krokowy przesuwa iglicę skokowo, lecz liczba i częstotliwość kroków pozwalają uzyskać praktycznie płynną regulację. Występują również zawory impulsowe, w których przepływ wynika z odpowiednio sterowanych cykli otwarcia i zamknięcia.

Ta precyzja jest szczególnie cenna w pompach ciepła ze sprężarką inwerterową. Jej wydajność zmienia się zależnie od zapotrzebowania budynku, dlatego zawór musi współpracować z układem, który często pracuje w różnych punktach. Nie wystarczy dobra charakterystyka katalogowa. Potrzebne są jeszcze poprawne algorytmy sterowania, sprawne czujniki i właściwa ilość czynnika.

Tabela porównawcza zaworów TEV i EEV w pompach ciepła

W nowych, modulowanych pompach ciepła preferowany jest zwykle EEV, ale nie dlatego, że sam z siebie gwarantuje niskie rachunki. Jego przewaga ujawnia się dopiero wtedy, gdy cały obieg działa prawidłowo. Dotyczy to również urządzeń z czynnikami R32 i R290. Dobór zaworu musi uwzględniać ciśnienia robocze, wydajność, kompatybilność materiałową oraz wymagania bezpieczeństwa właściwe dla danego czynnika.

Wpływ zaworu rozprężnego na wskaźnik COP i zużycie energii

Kluczowym parametrem regulacji jest przegrzanie czynnika chłodniczego, czyli różnica między temperaturą pary opuszczającej parownik a temperaturą nasycenia odpowiadającą ciśnieniu parowania. Mówiąc prościej: pokazuje ono, o ile para jest cieplejsza od temperatury, przy której czynnik w danych warunkach kończy odparowanie.

Zawór powinien utrzymywać przegrzanie na poziomie przewidzianym przez producenta urządzenia. Gdy jest ono zbyt małe, w parowniku może pozostawać zbyt dużo cieczy, a jej część może przedostać się do przewodu ssawnego i sprężarki. Gdy przegrzanie jest zbyt duże, parownik nie wykorzystuje całej dostępnej powierzchni do odparowania czynnika. Spada wtedy wydajność wymiany ciepła.

W obu przypadkach sprężarka może pracować nieefektywnie. Przy zbyt małym przepływie czynnika pompa ciepła oddaje mniej ciepła, a sprężarka nadal zużywa energię na pracę. Przy nieprawidłowym przegrzaniu mogą pojawić się także wahania ciśnienia, częstsze zatrzymania i kody błędów. Współczynnik COP spada, ponieważ do uzyskania tej samej ilości ciepła potrzeba więcej energii elektrycznej.

Nie da się jednak uczciwie podać jednej uniwersalnej wartości spadku COP wynikającego z niewłaściwej pracy zaworu. Zależy to między innymi od temperatury zewnętrznej, rodzaju czynnika, obciążenia cieplnego, stanu wymienników i strategii sterowania. Przykładowo, niewielka niedokładność regulacji może być mało widoczna przy stabilnym obciążeniu, ale wyraźnie pogorszyć pracę podczas mrozu, uruchamiania lub odszraniania.

Precyzyjna praca EEV może przynieść następujące efekty:

• lepsze wykorzystanie powierzchni parownika i stabilniejszą moc grzewczą,
• mniejsze ryzyko powrotu ciekłego czynnika do sprężarki,
• sprawniejsze dopasowanie do pracy inwertera i zmiennego obciążenia,
• ograniczenie niepotrzebnego poboru energii oraz liczby alarmowych wyłączeń.

Warto przy tym zachować ostrożność wobec deklaracji, że sam elektroniczny zawór automatycznie obniży rachunki. Jeśli czujnik temperatury pokazuje błędne dane, wymiennik jest zabrudzony, a układ ma zły ładunek czynnika, nawet najlepszy EEV nie utrzyma prawidłowych warunków pracy.

Funkcje ochronne zaworu – parametr MOP i zabezpieczenie sprężarki

Zawór rozprężny pełni również funkcję ochronną. Najważniejszym zagrożeniem jest powrót ciekłego czynnika do sprężarki. Sprężarka jest zaprojektowana do sprężania gazu, a nie cieczy. Napływ cieczy może wywołać uderzenie cieczowe, uszkodzenie elementów mechanicznych, wypłukanie oleju lub pogorszenie smarowania.

W sprężarkach spiralnych ryzyko ma nieco inny przebieg niż w konstrukcjach tłokowych, ale zasada pozostaje taka sama: ciekły czynnik w nieodpowiednim miejscu i czasie może poważnie obciążyć układ. Dlatego sterowanie zaworem musi reagować na zmiany temperatury i ciśnienia, a nie tylko utrzymywać stały przepływ.

MOP, czyli Maximum Operating Pressure, oznacza maksymalne ciśnienie robocze, do którego zawór ma ograniczać dopływ czynnika w określonych warunkach. W praktyce funkcja MOP pomaga ograniczyć nadmierny wzrost ciśnienia parowania, na przykład podczas rozruchu po postoju lub przy wysokiej temperaturze dolnego źródła. Dzięki temu sprężarka nie jest gwałtownie przeciążana.

Parametr MOP nie jest jednak uniwersalnym zabezpieczeniem całej pompy ciepła. Nie zastępuje presostatu, czujników, poprawnego oprogramowania ani właściwego doboru sprężarki. Nie chroni też przed każdą przyczyną wysokiego ciśnienia. Jeżeli zawór pozostaje otwarty, czujnik przekłamuje albo w układzie znajduje się zbyt dużo czynnika, potrzebna jest pełna diagnostyka.

Właśnie dlatego objawy związane z ciśnieniem trzeba interpretować szerzej. Alarm niskiego ciśnienia może wskazywać na zbyt mały przepływ przez zawór, ale także na nieszczelność, niedobór czynnika, ograniczenie w filtrze lub problem po stronie parownika. Sam kod błędu nie potwierdza uszkodzenia zaworu.

Najczęstsze objawy awarii i uszkodzenia zaworu rozprężnego

Awaria zaworu może mieć charakter mechaniczny, elektryczny albo sterujący. Zawór może zaciąć się w pozycji zbyt mocno otwartej lub przymkniętej, silnik krokowy może nie reagować na polecenia, a sterownik może otrzymywać błędne informacje z czujników. W każdym z tych przypadków obraz pracy pompy ciepła będzie nieco inny.

Do typowych sygnałów zauważalnych przez użytkownika należą:

Spadek mocy grzewczej. Pompa pracuje długo, ale temperatura zasilania rośnie wolniej niż wcześniej albo urządzenie nie osiąga zadanej wartości. Przyczyną może być zbyt mały przepływ czynnika przez parownik, lecz równie dobrze zabrudzony wymiennik, niewłaściwe ciśnienie wody po stronie grzewczej lub problem ze sprężarką.

Nietypowe szronienie parownika. Nierównomierna warstwa szronu, oblodzenie tylko fragmentu wymiennika albo bardzo szybkie narastanie lodu mogą wskazywać na błędne dozowanie czynnika. Nieprawidłowe szronienie występuje jednak także przy niedoborze czynnika, złym przepływie powietrza, zabrudzonych lamelach i niesprawnym wentylatorze.

Alarm niskiego lub wysokiego ciśnienia. Gdy zawór jest zbyt mocno zamknięty, ciśnienie po stronie ssawnej może spadać, a parownik nie otrzymuje odpowiedniej ilości czynnika. Przy zaworze nadmiernie otwartym mogą pojawić się problemy z przegrzaniem i wzrostem obciążenia sprężarki. To tylko możliwe scenariusze, nie gotowa diagnoza.

Niestabilna praca. Pompa może cyklicznie zmieniać moc, zatrzymywać się bez wyraźnego powodu albo zgłaszać powtarzające się błędy po zmianie obciążenia. W przypadku EEV warto sprawdzić nie tylko sam napęd, ale też przewody, złącza, sygnał sterujący oraz czujniki temperatury i ciśnienia.

Nietypowe dźwięki lub przegrzewanie sprężarki. Takich sygnałów nie należy ignorować. Mogą oznaczać nieprawidłowy powrót czynnika, zbyt wysokie obciążenie lub problem niezwiązany bezpośrednio z zaworem. Dalsza praca urządzenia w takich warunkach może zwiększyć koszt naprawy.

Użytkownik może bezpiecznie obserwować temperaturę zasilania i powrotu, częstotliwość alarmów, czas pracy, zachowanie podczas defrostu oraz widoczne oblodzenie jednostki zewnętrznej. Nie powinien natomiast samodzielnie regulować zaworu, rozszczelniać obiegu ani uzupełniać czynnika „na próbę”. Do wiarygodnej oceny potrzebne są pomiary ciśnienia, temperatury, przegrzania i często także analiza parametrów sterownika.

Serwis powinien otrzymać możliwie konkretny opis: kiedy pojawia się błąd, przy jakiej temperaturze zewnętrznej, czy problem występuje podczas grzania czy odszraniania, jak zmienia się moc oraz czy ostatnio wykonywano prace przy układzie. Takie informacje pomagają odróżnić awarię zaworu od problemu z czujnikiem, czynnikiem lub przepływem powietrza.

Podsumowanie i zalecenia serwisowe dla użytkowników pomp ciepła

Zawór rozprężny w pompie ciepła przygotowuje czynnik do pracy w parowniku i reguluje jego przepływ w zależności od warunków obiegu. Współczesny elektroniczny zawór rozprężny EEV daje dużą precyzję, dlatego dobrze współpracuje ze sprężarką inwerterową oraz zmiennym obciążeniem. Nie jest jednak samodzielnym źródłem oszczędności. O efekcie decyduje cały układ: dobór komponentów, sterowanie, czujniki, szczelność i stan wymienników.

Właściwe przegrzanie ogranicza ryzyko powrotu cieczy do sprężarki i pomaga utrzymać korzystny COP. Parametr MOP może zmniejszać obciążenie sprężarki w wybranych warunkach, ale nie zastępuje pełnego systemu zabezpieczeń. Objawy takie jak spadek mocy, nietypowe szronienie czy alarmy ciśnienia powinny skłonić do diagnostyki, a nie automatycznej wymiany zaworu.

Podczas przeglądu warto poprosić serwis o sprawdzenie czujników temperatury i ciśnienia, pracy napędu EEV, wartości przegrzania, szczelności oraz parametrów obiegu w różnych trybach. W przypadku podejrzenia usterki należy zakończyć samodzielne działania na obserwacji i zebraniu informacji. Pomiary oraz ingerencję w układ chłodniczy powinien wykonać wykwalifikowany serwis dysponujący właściwym sprzętem i procedurą dla zastosowanego czynnika.
