Regulator napięcia fotowoltaika – co zrobić, gdy falownik wyłącza się przy 253 V?

W słoneczne dni instalacja fotowoltaiczna powinna produkować najwięcej energii, a mimo to falownik może cyklicznie się wyłączać. Jedną z najczęstszych przyczyn jest zbyt wysokie napięcie fazowe w sieci, które w pobliżu instalacji przekracza wartość 253 V. W takiej sytuacji wielu prosumentów zaczyna szukać urządzenia opisywanego jako regulator napięcia do fotowoltaiki albo stabilizator napięcia.

Zanim jednak kupisz konkretny produkt, trzeba ustalić, z jakim systemem masz do czynienia i co właściwie ma regulować urządzenie. Regulator ładowania MPPT z instalacji off-grid nie rozwiąże problemu falownika on-grid. Z kolei sprzęt, który tylko sztucznie zmienia napięcie widziane przez inwerter, może stworzyć większe zagrożenie, niż usunąć przyczynę usterki.

Dlaczego fotowoltaika wyłącza się przy napięciu 253 V

Falownik fotowoltaiczny nie „wypycha” energii do sieci przy dowolnym napięciu. Musi zsynchronizować się z jej parametrami, a następnie wprowadzić prąd w taki sposób, aby energia przepłynęła z instalacji PV do odbiorników lub sieci. Aby wymusić ten przepływ, inwerter podnosi swoje napięcie wyjściowe nieco powyżej napięcia obecnego w obwodzie.

W prawidłowo działającej sieci nie powinno to powodować problemu. Kłopot zaczyna się wtedy, gdy lokalna sieć niskiego napięcia ma już wysokie napięcie, a dodatkowo wiele instalacji jednocześnie oddaje energię. Wpływ mają między innymi długość i przekrój przewodów, odległość od transformatora, obciążenie przyłącza oraz liczba prosumentów podłączonych do tego samego obwodu.

W Polsce napięcie znamionowe sieci jednofazowej wynosi 230 V. Dopuszczalny poziom zależy od właściwych wymagań jakościowych i sposobu pomiaru, ale często przyjmuje się granicę 230 V + 10%, czyli 253 V. Nie oznacza to, że falownik powinien pracować dokładnie do tej wartości bez żadnego marginesu. Jego zabezpieczenia mogą zareagować wcześniej lub po określonym czasie, zgodnie z konfiguracją wynikającą z dokumentacji i warunków przyłączenia.

Dlatego sytuacja, w której falownik wyłącza się przy 253 V, nie musi oznaczać jego awarii. Zwykle jest to działanie ochronne. Inwerter przerywa generację, aby nie pogarszać parametrów sieci i nie pracować poza dopuszczalnym zakresem. Po spadku napięcia próbuje ponownie się uruchomić, co w słoneczny dzień może prowadzić do powtarzających się cykli: produkcja, odłączenie, oczekiwanie i ponowne rozpoczęcie pracy.

Najczęstsze objawy problemu z wysokim napięciem to:

• komunikat o przekroczeniu napięcia AC lub błędzie sieci;
• wyłączenia głównie w godzinach największego nasłonecznienia;
• krótkie przerwy w pracy falownika i automatyczne ponowne uruchomienia;
• różnice między napięciem mierzonym na poszczególnych fazach;
• spadek produkcji mimo prawidłowego nasłonecznienia i braku błędów po stronie modułów.

Warto zacząć od sprawdzenia dziennika zdarzeń falownika oraz odczytów napięcia na wszystkich fazach. Sam wskazany przez falownik poziom nie zastępuje jednak pomiaru wykonanego odpowiednim rejestratorem. Krótkotrwały odczyt z aplikacji może nie pokazać, jak napięcie zmienia się w ciągu całego dnia.

Regulator napięcia w fotowoltaice – dwa zupełnie różne urządzenia

Pod hasłem regulator napięcia fotowoltaika mogą kryć się dwa całkowicie różne urządzenia. Pierwsze stosuje się w systemach wyspowych, czyli niezależnych od sieci elektroenergetycznej. Drugie jest w praktyce sterownikiem obciążenia w instalacji przyłączonej do sieci.

W systemie off-grid regulator kontroluje energię płynącą z paneli do akumulatora. Dba o prawidłowy proces ładowania i chroni baterię przed przeładowaniem. Nie mierzy napięcia w domowej sieci 230 V i nie steruje pracą falownika on-grid.

W systemie on-grid problem wysokiego napięcia rozwiązuje się przede wszystkim przez ograniczenie chwilowej nadwyżki energii oddawanej do sieci. Sterownik może wykrywać wzrost napięcia na konkretnej fazie i uruchamiać odbiornik, na przykład grzałkę lub ładowarkę. W ten sposób część energii zostaje zużyta lokalnie.

To ważne rozróżnienie przed zakupem. Wyszukanie produktu pod frazą „regulator napięcia do fotowoltaiki” nie wystarczy. Trzeba sprawdzić, czy producent opisuje urządzenie jako regulator ładowania akumulatorów, czy jako automatykę zarządzającą nadwyżką energii w instalacji sieciowej.

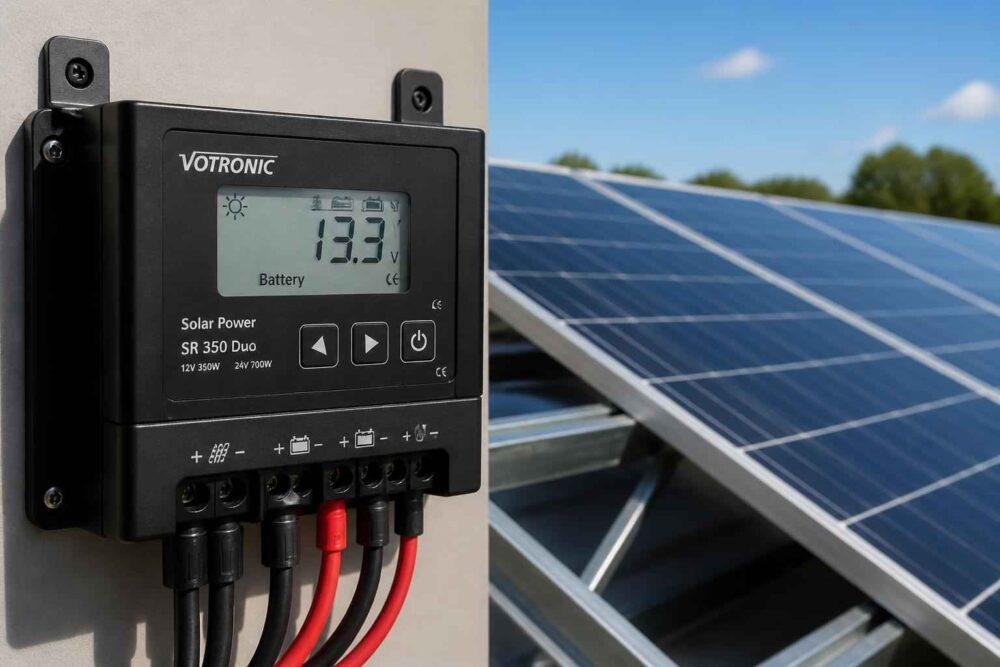

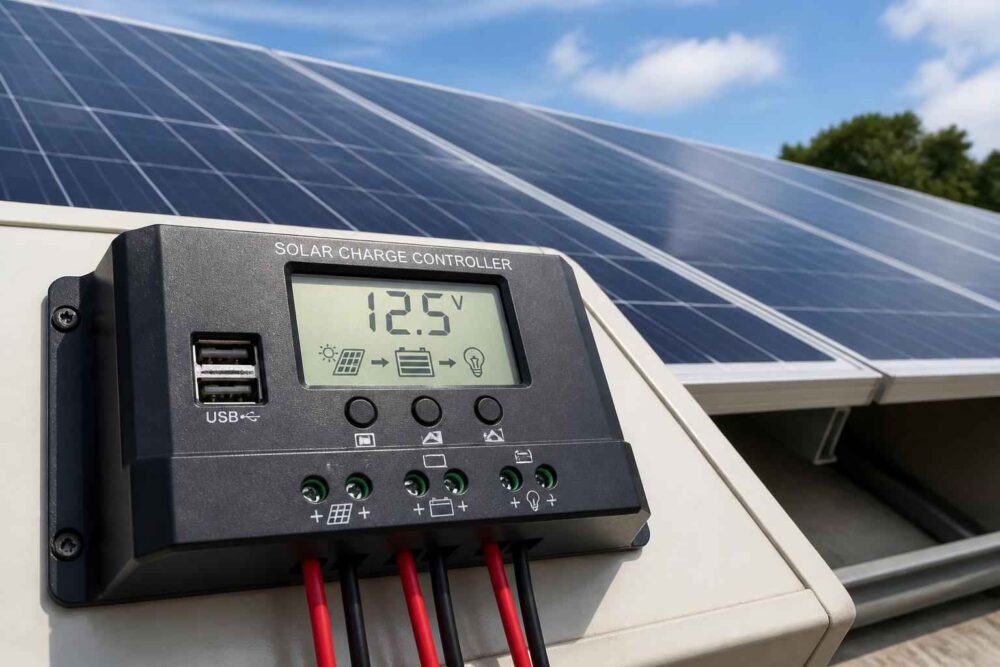

Regulator ładowania MPPT i PWM w instalacjach off-grid

Regulator ładowania MPPT analizuje punkt pracy paneli i dobiera go tak, aby możliwie efektywnie wykorzystać dostępną moc. Napięcie z modułów może być inne niż napięcie akumulatora, a elektronika przetwarza energię do poziomu odpowiedniego dla baterii. Zwykle daje to lepsze wykorzystanie paneli niż prostszy regulator PWM, szczególnie przy chłodniejszych warunkach, większej różnicy napięć i ograniczonym nasłonecznieniu.

Regulator PWM działa prościej. Łączy panel z akumulatorem w sposób zależny od stanu baterii, ograniczając napięcie ładowania. W małym, nieskomplikowanym zestawie może być wystarczający, ale nie zastępuje MPPT w każdym zastosowaniu.

Żadne z tych urządzeń nie jest jednak stabilizatorem napięcia sieciowego. Jeśli domowy falownik on-grid pokazuje błąd wysokiego napięcia, zakup regulatora MPPT będzie pomyłką — nawet wtedy, gdy w nazwie produktu znajduje się słowo „fotowoltaika”.

Jak działa regulator napięcia w instalacji on-grid

W instalacji przyłączonej do sieci właściwszym określeniem bywa sterownik nadwyżek energii albo regulator obciążenia. Jego zadaniem nie jest „oszukanie” falownika ani obniżenie parametrów prądu wysyłanego do operatora. Urządzenie mierzy napięcie i przepływ energii, a następnie zwiększa pobór w domu, gdy pojawia się nadwyżka.

Przykładowy mechanizm wygląda następująco:

1. Przekładnik lub inny układ pomiarowy obserwuje napięcie oraz przepływ energii na wybranej fazie.
2. Po zbliżeniu się do ustalonego poziomu sterownik przekazuje sygnał do odbiornika.
3. Odbiornik pobiera część energii produkowanej przez instalację PV, więc mniej prądu przepływa w kierunku sieci.
4. Gdy napięcie lub nadwyżka spadnie, sterownik ogranicza moc obciążenia albo je wyłącza.

W praktyce próg załączenia może być ustawiony poniżej wartości krytycznej, na przykład w okolicach 251–252 V, ale nie jest to uniwersalna recepta. Zbyt niski próg spowoduje częste załączanie urządzenia, nawet gdy nie ma realnego zagrożenia. Zbyt wysoki może nie pozostawić wystarczającego marginesu. Ustawienie zależy od charakterystyki instalacji, fazy, sposobu pomiaru i dokumentacji konkretnego sterownika.

Najlepiej działają obciążenia, które mogą płynnie przyjmować różną moc. Przykładem jest sterownik grzałki bojlera, który nie musi załączać całej grzałki jednocześnie. Może stopniowo kierować nadwyżkę do podgrzewania wody. Ogranicza to gwałtowne zmiany obciążenia i pozwala lepiej wykorzystać produkcję.

Nie każdy sterownik działa jednak w ten sam sposób. Niektóre urządzenia wyłącznie załączają przekaźnik, inne sterują mocą za pomocą elektroniki, a jeszcze inne współpracują z określonym falownikiem lub systemem HEMS. Przed zakupem trzeba sprawdzić, czy pomiar odbywa się na właściwej fazie, czy urządzenie obsługuje instalację jednofazową lub trójfazową oraz jakie obciążenie może bezpiecznie przełączać.

W instalacji trójfazowej znaczenie ma asymetria napięcia. Jeśli falownik oddaje energię na fazę, na której występuje najwyższe napięcie, sterownik podłączony do innej fazy może nie przynieść oczekiwanego efektu. Z tego powodu nie wystarczy zamontować urządzenia „gdzieś w rozdzielnicy”. Konieczna jest analiza pomiarów i schematu instalacji.

Trzeba też pamiętać o ograniczeniu tego rozwiązania. Sterownik zwiększa autokonsumpcję i może zmniejszyć lokalny wzrost napięcia, ale nie naprawia uszkodzonej sieci, zbyt długiego przyłącza ani problemu po stronie transformatora. Jeśli napięcie jest wysokie także przy niewielkiej produkcji PV, samo przekierowanie nadwyżek może nie wystarczyć.

Legalność i bezpieczeństwo – przed czym warto przestrzec prosumenta

Legalny sterownik obciążenia działa po stronie odbiorników. Pobiera energię, która i tak mogłaby zostać oddana do sieci, i kieruje ją na urządzenie o odpowiedniej mocy. Nie zmienia parametrów energii oddawanej przez falownik ani nie ingeruje w jego zabezpieczenia.

Inaczej należy oceniać urządzenia reklamowane jako sposób na „obniżenie napięcia w sieci fotowoltaika”, jeśli w rzeczywistości włączają autotransformator przed falownikiem. Taki układ może sprawić, że inwerter zobaczy niższe napięcie niż występuje w punkcie przyłączenia. Nie oznacza to, że sieć otrzymuje energię o prawidłowych parametrach. Problem zostaje przesunięty poza miejsce pomiaru.

To rozwiązanie może powodować kilka konsekwencji. Falownik może pracować w warunkach, których nie przewidział projekt instalacji. Przewody, zabezpieczenia i urządzenia domowe mogą być narażone na nieprawidłowe napięcia lub prądy. Dodatkowo ingerencja w układ przyłączeniowy może naruszać warunki przyłączenia oraz wymagania operatora. W przypadku kontroli, szkody albo zakłóceń w sieci odpowiedzialność może obciążyć właściciela instalacji.

Nie należy samodzielnie zmieniać nastaw zabezpieczeń falownika, podnosić dopuszczalnego napięcia ani omijać procedur odłączenia. Takie działania mogą chwilowo zwiększyć produkcję, ale nie usuwają przyczyny i zmniejszają poziom ochrony sieci oraz urządzeń.

Przed zakupem urządzenia warto uzyskać odpowiedzi na kilka pytań: gdzie dokładnie wykonywany jest pomiar, czy sterownik działa na jednej czy na wszystkich fazach, jakie ma zabezpieczenia, z jakimi odbiornikami współpracuje i kto odpowiada za montaż. Sama deklaracja „stabilizacji napięcia” nie jest dowodem, że produkt nadaje się do instalacji on-grid.

Prace przy rozdzielnicy, falowniku, zabezpieczeniach i przyłączu powinien wykonać uprawniony instalator. Bez pomiarów i dokumentacji nie da się potwierdzić zgodności konkretnego urządzenia z daną instalacją.

Jakie obciążenie podłączyć pod regulator napięcia

Najlepsze obciążenie to takie, które zużywa energię wtedy, gdy instalacja PV rzeczywiście produkuje nadwyżkę. Powinno też mieć moc dopasowaną do możliwości sterownika, zabezpieczeń i przewodów. W praktyce często wybiera się grzałkę w bojlerze, ponieważ energia zostaje zamieniona na ciepło i może być wykorzystana później.

Bojler nie zawsze jest jednak dobrym rozwiązaniem. Jeśli woda jest już nagrzana, dalsze załączanie grzałki nie przynosi korzyści. Potrzebne są więc ogranicznik temperatury i automatyka, która nie pozwoli na pracę poza bezpiecznym zakresem. W przypadku sterowania dużą mocą ważny jest również dobór stycznika, przewodów i zabezpieczeń.

Inną opcją może być bufor ciepła, pompa ciepła lub klimatyzacja. Tutaj trzeba uwzględnić wymagania producenta urządzenia oraz to, czy częste włączanie i wyłączanie nie pogorszy jego trwałości. Nie każdą pompę można traktować jak zwykły odbiornik rezystancyjny.

Nadwyżkę można również kierować do ładowarki samochodu elektrycznego. To rozwiązanie ma sens przy regularnym postoju samochodu w ciągu dnia, ale wymaga zgodności ładowarki z systemem zarządzania energią. W przeciwnym razie samochód będzie pobierał pełną moc także wtedy, gdy energia pochodzi z sieci.

Wybór odbiornika powinien wynikać z profilu zużycia, a nie z samej wartości napięcia. Jeśli problem występuje tylko przez kilkadziesiąt minut, kosztowny regulator i duże obciążenie mogą być nieproporcjonalne do efektu. Czasem wystarczy harmonogram pracy bojlera, pralki, zmywarki albo ładowarki, o ile domownicy mogą przesunąć ich działanie na godziny produkcji.

Ile kosztuje regulator napięcia do fotowoltaiki i czy się opłaca

Koszt zależy od tego, czy kupujesz prosty sterownik jednego odbiornika, zaawansowany system zarządzania energią, czy regulator ładowania do akumulatorów. Proste regulatory PWM należą zwykle do najtańszych urządzeń w tej grupie. Regulatory MPPT kosztują więcej, ponieważ zawierają bardziej rozbudowaną elektronikę i obsługują optymalizację punktu mocy.

Sterownik nadwyżek do instalacji on-grid może kosztować od poziomu porównywalnego z prostą automatyką przekaźnikową do kilku tysięcy złotych w przypadku rozwiązań wielofazowych, płynnego sterowania i integracji z HEMS. Do tego dochodzi montaż, ewentualna modernizacja rozdzielnicy, czujniki, styczniki oraz dostosowanie odbiornika. Konkretne kwoty trzeba sprawdzać dla danego systemu, ponieważ sama cena urządzenia nie pokazuje całkowitego kosztu.

Opłacalność można ocenić prostym rachunkiem. Najpierw sprawdź, ile energii tracisz wskutek wyłączeń, korzystając z danych falownika i porównania dni o podobnym nasłonecznieniu. Następnie pomnóż tę wartość przez realną wartość energii dla Twojego modelu rozliczeń. Otrzymany wynik porównaj z ceną sprzętu, montażu i późniejszego serwisu.

Jeżeli straty są niewielkie albo wyłączenia występują sporadycznie, inwestycja może zwracać się bardzo długo. Jeżeli problem trwa codziennie przez wiele godzin, sterowanie obciążeniem może być uzasadnione, ale nadal warto najpierw zgłosić sprawę operatorowi. Nie ma sensu finansować urządzenia, które maskuje problem możliwy do usunięcia po stronie sieci.

Magazyn energii jest rozwiązaniem droższym, ale może zapewnić większą elastyczność niż sam sterownik grzałki. Trzeba jednak uwzględnić koszt baterii, falownika hybrydowego, montażu, serwisu i zużywania się magazynu. Dobór powinien wynikać z profilu zużycia, a nie tylko z faktu, że falownik wyłącza się przy wysokim napięciu.

Zgłoszenie problemu do operatora sieci i alternatywne rozwiązania

Jeżeli napięcie regularnie przekracza dopuszczalny poziom, pierwszym krokiem powinno być zgłoszenie problemu operatorowi systemu dystrybucyjnego. Operator może sprawdzić parametry sieci, obciążenie transformatora, stan przyłącza i warunki występujące w całym obwodzie niskiego napięcia. W niektórych przypadkach możliwa jest zmiana nastaw transformatora, modernizacja sieci albo montaż regulatora napięcia na linii lub w stacji.

Do zgłoszenia warto przygotować daty i godziny wyłączeń, komunikaty z falownika, wykresy napięcia oraz informacje o fazie, na której pojawia się problem. Przydatny może być rejestr zdarzeń z inwertera. Nie należy jednak przedstawiać pojedynczego odczytu z aplikacji jako pełnego pomiaru jakości energii.

Formalna ścieżka może wyglądać następująco:

1. Zapisz komunikaty falownika i zanotuj godziny wyłączeń przez kilka słonecznych dni.
2. Poproś instalatora o sprawdzenie instalacji po stronie AC, połączeń, przekrojów przewodów i zabezpieczeń.
3. Zleć pomiar napięcia oraz, jeśli jest potrzebny, dłuższą rejestrację parametrów w punkcie przyłączenia.
4. Złóż do operatora zgłoszenie z opisem problemu i dołącz dostępne dane.
5. Po odpowiedzi operatora oceń, czy potrzebna jest korekta po jego stronie, zmiana konfiguracji instalacji, czy dopiero zakup automatyki obciążenia.

Warto rozdzielić pomiar wykonany w domu od pomiaru operatora. Instalator może wykryć spadki i wzrosty napięcia w konkretnej instalacji, nieprawidłowe połączenia albo zbyt duży wpływ przewodów. Operator ocenia natomiast sieć i punkt przyłączenia w szerszym kontekście.

Jeśli nie chcesz kupować regulatora napięcia do fotowoltaiki, zacznij od zwiększenia autokonsumpcji bez dodatkowej elektroniki. Przesunięcie pracy urządzeń na południe może ograniczyć ilość energii oddawanej do sieci. Dobrze sprawdzają się harmonogramy dla bojlera, pralki, zmywarki, klimatyzacji i ładowarki samochodu.

Kolejną opcją jest system HEMS lub EMS. Może on łączyć dane z falownika, licznika, magazynu energii i odbiorników. W przeciwieństwie do prostego przekaźnika pozwala uwzględniać produkcję, zużycie i stan baterii. Jego opłacalność zależy od liczby urządzeń, które rzeczywiście można kontrolować.

W instalacji trójfazowej elektryk może przeanalizować symetrię obciążenia. Przeniesienie wybranych obwodów na mniej obciążoną fazę bywa pomocne, ale nie gwarantuje rozwiązania problemu. Nie powinno się wykonywać takiej zmiany samodzielnie, ponieważ rozdzielnica wymaga zachowania właściwych zabezpieczeń i dokumentacji.

Magazyn energii może przejąć nadwyżkę w południe i oddać ją wieczorem, gdy pojawia się zapotrzebowanie. Nie obniży jednak napięcia sieci w każdej sytuacji. Jeśli napięcie jest wysokie niezależnie od produkcji własnej instalacji, nadal potrzebna będzie interwencja operatora.

Najrozsądniejsza kolejność działań jest więc prosta: najpierw dane i pomiary, potem zgłoszenie do operatora, następnie bezpieczne zwiększenie autokonsumpcji, a dopiero na końcu zakup dodatkowego urządzenia. Takie podejście ogranicza ryzyko wydania pieniędzy na sprzęt, który nie pasuje do fazy, falownika albo sposobu pracy domu.

Problem napięcia 253 V zwykle dotyczy parametrów sieci i przepływu energii, a nie automatycznie uszkodzonego falownika. Regulator ładowania MPPT lub PWM jest przeznaczony do akumulatorów w instalacjach off-grid, natomiast w systemie on-grid właściwym rozwiązaniem może być legalny sterownik nadwyżek, magazyn energii albo system HEMS.

Nie warto stosować urządzeń, które sztucznie zaniżają napięcie widziane przez falownik. Bezpieczniejsza droga prowadzi przez pomiary, zgłoszenie do operatora i realne zwiększenie autokonsumpcji. Jeśli po analizie danych sterownik nadal ma sens ekonomiczny, jego dobór i montaż powierz uprawnionemu instalatorowi.
