System balastowy fotowoltaika – jak bezpiecznie dobrać i zamontować konstrukcję?

Brak wiercenia w dachu nie oznacza, że instalacja fotowoltaiczna jest automatycznie bezpieczna. System balastowy fotowoltaika przenosi siły na pokrycie i konstrukcję budynku za pomocą ciężaru oraz odpowiednio zaprojektowanej geometrii, dlatego trzeba uwzględnić zarówno szczelność dachu, jak i jego nośność.

W tym poradniku wyjaśniam, jak działają konstrukcje balastowe, czym różnią się bloczki betonowe od systemów wodnych i kompozytowych oraz jakie informacje powinny znaleźć się w poprawnej ofercie instalatora. Najważniejsza zasada jest prosta: balastu nie dobiera się „na oko”, a brak penetracji pokrycia nie zastępuje analizy konstrukcyjnej i obliczeń wiatrowych.

Czym jest system balastowy w fotowoltaice i jak działa

System balastowy to konstrukcja pod panele fotowoltaiczne, która nie jest przytwierdzona do dachu za pomocą kotew przechodzących przez membranę, papę lub inne pokrycie. Moduły mocuje się do szyn, trójkątów, podstaw albo profili, a cały układ stabilizują obciążenia balastowe. Najczęściej są to bloczki betonowe, elementy stalowe, kompozytowe lub zbiorniki napełniane wodą.

Stabilność wynika z kilku zjawisk. Ciężar ogranicza przesuwanie konstrukcji po dachu, a odpowiedni kształt i rozstaw elementów zmniejszają ryzyko podrywania przez wiatr. W bardziej zaawansowanych rozwiązaniach wykorzystuje się również osłony wiatrowe i niski profil aerodynamiczny. Nie chodzi więc wyłącznie o położenie ciężkiego przedmiotu na podstawie, lecz o zaprojektowanie układu, w którym siły rozkładają się na wiele punktów podparcia.

Montaż bezinwazyjny fotowoltaiki ogranicza ryzyko bezpośredniego naruszenia hydroizolacji. To duża zaleta na dachach płaskich pokrytych papą termozgrzewalną, membraną PVC lub EPDM. Trzeba jednak pamiętać, że pokrycie nadal może zostać uszkodzone przez tarcie, nacisk punktowy, ostre krawędzie albo niekompatybilny materiał podkładek. Konstrukcja bez kotew nie jest zatem konstrukcją bez oddziaływania na dach.

System balastowy można stosować na dachach płaskich budynków mieszkalnych, hal, magazynów i biurowców, a w niektórych konfiguracjach także na gruncie. Każde zastosowanie wymaga jednak osobnej oceny. Inaczej zachowa się instalacja na niskim, osłoniętym budynku, a inaczej na wysokiej hali położonej w otwartej przestrzeni.

Rodzaje balastów w instalacjach fotowoltaicznych

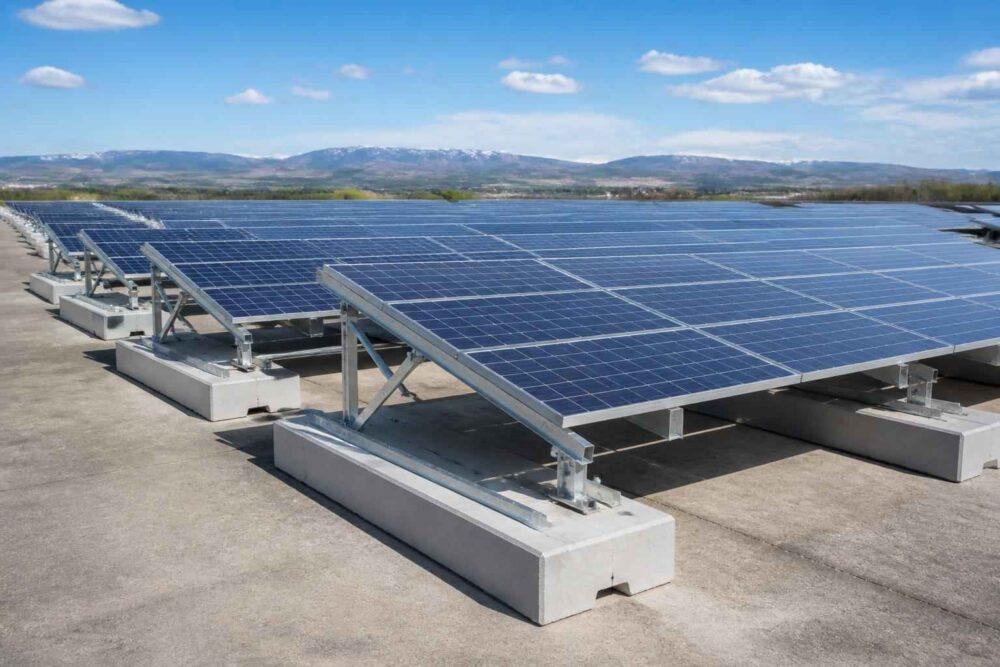

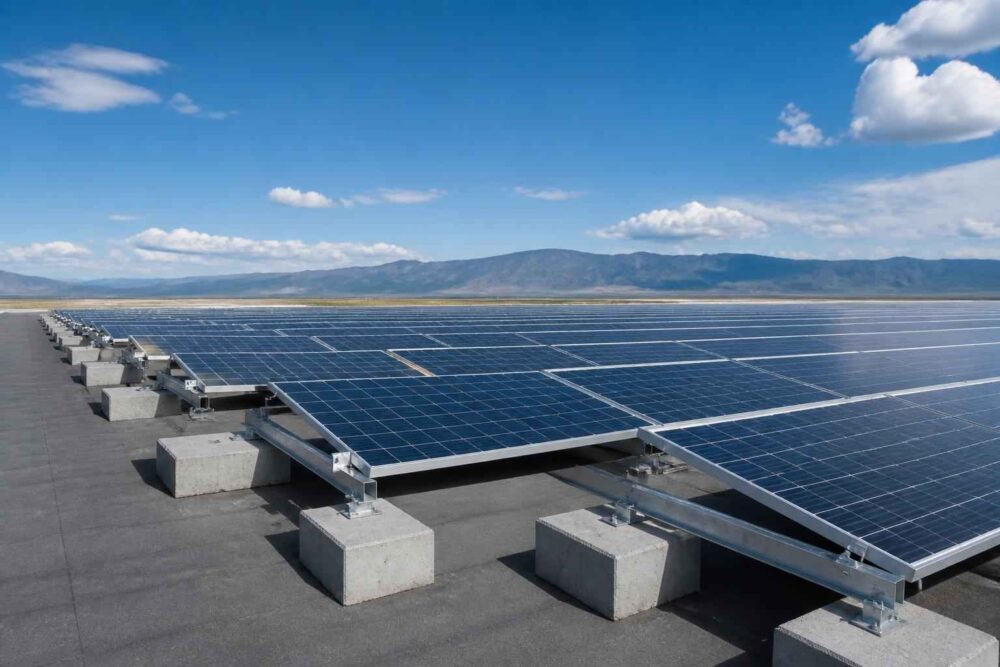

Najpopularniejsza jest konstrukcja balastowa fotowoltaika z bloczkami betonowymi. Beton jest łatwo dostępny, stabilny i nie wymaga dodatkowego napełniania na miejscu. Jego wadą pozostaje duża masa transportowa. Wnoszenie lub przenoszenie bloczków po dachu zwiększa czas pracy, a każde niekontrolowane przesunięcie może uszkodzić papę albo membranę.

Bloczek powinien opierać się na przeznaczonej do tego podstawie lub podkładce elastomerowej. Nie należy kłaść surowego betonu bezpośrednio na pokryciu. Chropowata powierzchnia, ziarenka kruszywa i narożniki mogą działać jak ścierniwo. Z czasem, pod wpływem drgań i zmian temperatury, nawet pozornie niewielkie ruchy mogą doprowadzić do wytarcia warstwy ochronnej.

Drugą grupę stanowią balasty wodne i tworzywowe. Puste zbiorniki są znacznie lżejsze w transporcie i można je napełnić dopiero na dachu. Ułatwia to logistykę przy ograniczonym dostępie do połaci. Po opróżnieniu system jest także łatwiejszy do przestawienia podczas remontu lub prac dekarskich.

Rozwiązania wodne wymagają jednak kontroli szczelności, odporności tworzywa na promieniowanie UV i zabezpieczenia przed przemieszczeniem pustych elementów przed napełnieniem. Trzeba również sprawdzić, jak producent rozwiązał problem zamarzania, rozszerzalności cieczy i sezonowej konserwacji. Sama informacja, że zbiornik można wypełnić wodą, nie mówi jeszcze, czy system będzie odpowiedni dla konkretnego dachu.

Trzeci wariant to stopy kompozytowe, stalowe i aerodynamiczne profile balastowe. Mogą ograniczać liczbę ciężkich elementów, poprawiać rozkład nacisku i ułatwiać montaż. Stal stosowana na zewnątrz powinna mieć odpowiednie zabezpieczenie antykorozyjne, na przykład powłokę Magnelis, cynkowanie lub wykonanie z materiału odpornego na korozję. W środowisku wilgotnym znaczenie ma także kontakt różnych metali. Nieprawidłowe połączenie może przyspieszać korozję galwaniczną.

Systemy kompozytowe bywają reklamowane jako lekkie i niemal niewidoczne. To może być ich zaletą, ale mniejsza masa własna nie oznacza automatycznie mniejszego obciążenia całkowitego. Jeśli lekka konstrukcja wymaga większej liczby dodatkowych obciążeń, końcowy ciężar układu może okazać się podobny do rozwiązania betonowego. Weryfikować trzeba więc kompletny zestaw, a nie pojedynczy element katalogowy.

Porównanie rozwiązań betonowych, wodnych i kompozytowych

W praktyce nie ma jednego najlepszego balastu. Na dachu o ograniczonej nośności warto rozważyć system o dobrze rozłożonym nacisku, ale nie wolno zakładać, że będzie on zawsze lżejszy. Na obiekcie z trudnym dostępem rozwiązanie wodne może obniżyć koszty transportu. Z kolei beton może być rozsądniejszy tam, gdzie liczy się prostota i łatwa dostępność elementów zamiennych.

Aerodynamiczne systemy balastowe a klasyczne ekierki

Klasyczna ekierka z balastem PV ustawia moduł pod określonym kątem, często w orientacji południowej. Taki układ jest łatwy do zrozumienia i może dobrze wykorzystywać promieniowanie w środkowej części dnia. Jednocześnie wyższy kąt zwiększa powierzchnię wystawioną na działanie wiatru. Na krawędziach dachu oraz przy narożnikach może to oznaczać większe siły podrywające.

Aerodynamiczny system montażowy zwykle ma niższy profil, bardziej zwartą geometrię i elementy ograniczające przepływ powietrza pod panelami. Czasem stosuje się osłony wiatrowe PV, które zmniejszają oddziaływanie podmuchów na tylną część modułów. Nie oznacza to jednak, że można zrezygnować z obliczeń. Niski system może ograniczać wymagany balast, ale wynik zależy od jego kształtu, wysokości, rozstawu, kierunku ustawienia oraz położenia na dachu.

Ważny jest także prześwit pod modułem. Zbyt mała przestrzeń może utrudniać przepływ powietrza i chłodzenie paneli. Moduły pracują wtedy w mniej korzystnych warunkach termicznych, a dostęp do przewodów i złączy staje się utrudniony. Zbyt duży prześwit poprawia dostęp serwisowy, lecz może zwiększać oddziaływanie wiatru. Projektant powinien znaleźć kompromis, a nie kierować się wyłącznie estetyką lub minimalną wysokością konstrukcji.

Klasyczne trójkąty montażowe mogą być dobrym rozwiązaniem przy prostym dachu i regularnym układzie modułów. System aerodynamiczny ma przewagę, gdy trzeba ograniczyć wysokość instalacji, zmieścić więcej paneli albo zmniejszyć liczbę punktów podparcia. Zawsze należy jednak sprawdzić, czy producent udostępnia dane projektowe dla konkretnej konfiguracji, a nie tylko ogólną deklarację odporności na wiatr.

Orientacja południowa czy wschód-zachód na dachu płaskim

Układ południowy zwykle wymaga większych odstępów między rzędami, aby jeden rząd nie zacieniał kolejnego. Oznacza to większe zapotrzebowanie na powierzchnię dachu. Przy wyższym kącie nachylenia może też wzrosnąć oddziaływanie wiatru i masa balastu.

Układ wschód-zachód fotowoltaika pozwala ustawiać moduły w dwóch przeciwnych kierunkach, często w zwartej konfiguracji. Produkcja jest bardziej rozłożona w ciągu dnia, co może lepiej odpowiadać budynkom zużywającym energię rano i po południu. Zwarte ułożenie ogranicza wykorzystanie części połaci, ale może poprawiać wykorzystanie całej powierzchni. Ostateczny wybór powinien uwzględniać profil zużycia energii, zacienienie, dostęp serwisowy i obciążenia wiatrowe, a nie tylko roczną produkcję z pojedynczego modułu.

Jak prawidłowo dobrać masę balastu i nie przeciążyć dachu

Dobór obciążenia zaczyna się od oceny budynku, nie od wyboru liczby bloczków. Potrzebne są informacje o konstrukcji stropodachu, warstwach dachu, stanie pokrycia, istniejących urządzeniach oraz dopuszczalnych obciążeniach. W przypadku starszych obiektów dokumentacja może być niepełna. Wtedy potrzebna jest wizja lokalna i ocena osoby mającej kompetencje do analizy konstrukcji.

Obciążenie balastowe fotowoltaiki powinno wynikać z obliczeń dla konkretnej lokalizacji i układu. Uwzględnia się między innymi działanie wiatru zgodnie z właściwymi zasadami projektowymi, a także ciężar modułów, profili, podpór i przewodów. Nie wystarczy podać masy balastu w przeliczeniu na metr kwadratowy bez wskazania, gdzie ten ciężar zostanie przekazany. Ten sam ciężar całkowity może być bezpieczny przy równomiernym rozłożeniu i problematyczny przy kilku punktach o dużym nacisku.

Na wymaganą masę wpływają przede wszystkim:

• strefa wiatrowa i lokalizacja – otwarty teren, wybrzeże, wzgórze lub zabudowa miejska zmieniają warunki przepływu powietrza;
• wysokość budynku – wraz z wysokością zwykle rośnie znaczenie oddziaływania wiatru;
• położenie modułów – strefy przy krawędziach i narożnikach dachu są bardziej narażone niż środkowa część połaci;
• kąt nachylenia i geometria konstrukcji – wyższy lub bardziej wystający układ może generować większe siły;
• orientacja i rozstaw paneli – układ południowy i wschód-zachód inaczej reagują na wiatr;
• rodzaj oraz stan dachu – trzeba ocenić nośność stropu, warstw dociskowych i samego pokrycia.

W ofercie instalatora warto poprosić o plan rozmieszczenia balastu, a nie tylko ogólną liczbę kilogramów. Powinno być jasne, które moduły znajdują się w strefie brzegowej, gdzie przewidziano dodatkowe obciążenia i jak rozłożono nacisk na dach. Przydatne są także informacje o przyjętej wysokości budynku, kategorii terenu, kącie montażu i odległości instalacji od krawędzi.

Nie należy samodzielnie zwiększać liczby bloczków „dla pewności”. Dodatkowy ciężar może poprawić odporność na przesunięcie, ale jednocześnie przeciążyć strop lub odkształcić warstwy dachu. Z drugiej strony redukcja balastu bez ponownego sprawdzenia obliczeń może doprowadzić do podrywania paneli. Finalną masę powinien zatwierdzić projektant konstrukcji lub wykonawca dysponujący właściwą dokumentacją i odpowiedzialnością za dobór systemu.

Ochrona pokrycia dachowego podczas montażu balastowego

Najbardziej wrażliwe są miejsca, w których konstrukcja styka się z dachem. Podstawy i bloczki powinny mieć stabilną, czystą powierzchnię podparcia. Stosuje się podkładki elastomerowe pod PV, maty ochronne albo elementy systemowe dobrane do rodzaju pokrycia. Podkładka musi być kompatybilna chemicznie z membraną PVC, EPDM lub papą. Nie każdy materiał gumowy nadaje się do długotrwałego kontaktu z każdym tworzywem.

Na membranie PVC szczególne znaczenie ma ograniczenie migracji plastyfikatorów i reakcji chemicznych. Przy EPDM należy zweryfikować, czy materiał podkładki nie powoduje pęcznienia lub degradacji powierzchni. Papa termozgrzewalna może być odporna na wiele obciążeń, ale jej warstwa wierzchnia również może ulec wytarciu przez przesuwający się element. Dlatego ochrona powinna być ciągła, równa i pozbawiona zanieczyszczeń.

Przed rozpoczęciem prac dach trzeba oczyścić z kamyków, opiłków i innych ostrych przedmiotów. Podkładki nie mogą być pomarszczone ani ułożone na fałdzie membrany. Jeżeli podłoże jest nierówne, trzeba rozwiązać ten problem systemowo, a nie kompensować go przypadkowymi kawałkami gumy. Każdy punkt podparcia powinien przenosić obciążenie zgodnie z projektem.

Równie ważne jest odwodnienie. Podstawy, przewody i bloczki nie mogą tworzyć zapór przy wpustach ani zamykać kanałów odpływowych. Woda stojąca pod konstrukcją utrudnia ocenę stanu pokrycia, zwiększa ryzyko zawilgocenia i może przyspieszać korozję elementów. Trzeba zachować również szczeliny technologiczne i dylatacje budynku. Nie wolno „mostkować” dylatacji szyną lub ciągłą podstawą, jeśli system nie przewiduje takiego rozwiązania.

Instrukcja montażu systemu balastowego krok po kroku

Dokładny przebieg prac zależy od producenta konstrukcji, ale poprawny montaż zawsze wymaga przygotowania dokumentacji i kontroli podłoża. Na tym etapie instalator powinien znać układ modułów, pozycję wpustów, strefy brzegowe, miejsca dylatacji oraz przebieg tras kablowych. Prace prowadzone bez tych danych często kończą się późniejszym przestawianiem podpór albo zasłonięciem odpływu.

1. Sprawdzenie dachu i wytyczenie osi. Przed rozłożeniem elementów ocenia się stan hydroizolacji, wyznacza położenie rzędów i zaznacza strefy, w których nie wolno ustawiać podstaw. Weryfikuje się też odległości od krawędzi, urządzeń dachowych i wpustów.
2. Ułożenie podkładek ochronnych. Podłoże musi być czyste i suche, a podkładki dopasowane do pokrycia. Nie powinny tworzyć zagięć ani wystawać w sposób utrudniający odpływ wody.
3. Montaż podstaw, szyn i podpór. Elementy ustawia się zgodnie z rozstawem projektowym, kontrolując poziom oraz przekazywanie obciążenia. W tym momencie nie należy jeszcze dokładać przypadkowych bloczków w miejscach, które nie zostały przewidziane.
4. Mocowanie modułów. Panele przykręca się odpowiednimi klemami montażowymi, z zachowaniem momentów dokręcania i stref wskazanych przez producenta modułów. Zbyt mocne dokręcenie może uszkodzić ramę, a zbyt słabe prowadzi do luzowania połączeń.
5. Rozmieszczenie balastu i zabezpieczenie przewodów. Obciążenia układa się w określonych punktach, a przewody prowadzi tak, by nie leżały w wodzie, nie ocierały się o ostre krawędzie i nie były naprężone przy złączach. Po zakończeniu sprawdza się stabilność, drożność odpływów i dostęp do elementów serwisowych.

W przypadku instalacji na membranie warto ograniczyć chodzenie po dachu do niezbędnego minimum i stosować wyznaczone ciągi komunikacyjne. Przenoszenie bloczków bezpośrednio po pokryciu zwiększa ryzyko zarysowań i punktowych uszkodzeń. Elementy należy odkładać ostrożnie, bez zrzucania ich na maty.

Po montażu trzeba sporządzić dokumentację zdjęciową rozmieszczenia podkładek, balastu, przewodów i odpływów. Ułatwia to późniejsze przeglądy oraz ocenę, czy konstrukcja nie przemieściła się po wichurze. Kontrola nie kończy się w dniu uruchomienia. Po pierwszym okresie silnych wiatrów warto sprawdzić klemy, połączenia śrubowe, stan mat i ewentualne ślady tarcia na pokryciu.

Najczęstsze błędy przy stosowaniu konstrukcji balastowych

Najpoważniejszym błędem jest przyjęcie stałej wartości balastu dla każdego dachu. To, że podobna instalacja działa na sąsiednim obiekcie, nie oznacza, że ma takie same warunki wiatrowe, wysokość, geometrię i nośność. Równie ryzykowne jest kopiowanie układu południowego do systemu wschód-zachód bez ponownego sprawdzenia sił.

Często pomija się podkładki elastomerowe albo stosuje przypadkowe materiały znalezione na budowie. Może to doprowadzić do reakcji chemicznej z membraną, punktowego nacisku i wytarcia pokrycia. Innym uchybieniem jest ustawianie bloczków na nierównej powierzchni oraz przesuwanie konstrukcji po dachu zamiast jej podnoszenia.

Do typowych problemów należy także zasłonięcie wpustów, brak przejścia serwisowego, prowadzenie kabli po ostrych krawędziach i brak dylatacji instalacji fotowoltaicznej w miejscach, gdzie wymaga jej konstrukcja budynku. Po kilku sezonach mogą pojawić się luzy, korozja, pęknięcia osłon albo przetarcia membrany, których nie widać podczas pobieżnego odbioru.

Nie warto też wybierać najlżejszego rozwiązania wyłącznie dlatego, że dobrze wygląda w katalogu. Lekki system może być korzystny logistycznie, ale musi mieć potwierdzoną odporność, właściwe podparcie i dostępne części serwisowe. Z kolei ciężki beton nie jest uniwersalną receptą na wiatr, jeśli przekracza możliwości dachu. Najlepszy jest układ dopasowany do konkretnego obiektu, nawet gdy nie jest najtańszy ani najlżejszy.

Rozsądnie zaprojektowany system balastowy fotowoltaika może skutecznie chronić hydroizolację przed wierceniem i zapewnić stabilne mocowanie paneli. Warunkiem jest jednak sprawdzenie nośności dachu, obliczenie oddziaływania wiatru, dobór kompatybilnych podkładek oraz zachowanie odwodnienia i dostępu serwisowego. Inwestor powinien żądać nie tylko wizualizacji instalacji, lecz także planu balastu i informacji o założeniach projektowych.

Przed podpisaniem umowy warto porównać kompletne rozwiązania: materiał konstrukcji, sposób transportu, zabezpieczenie pokrycia, przewidywane przeglądy i dostępność elementów zamiennych. Jeśli dokumentacja dachu jest niepełna, budynek jest wysoki, połacie mają skomplikowaną geometrię albo instalacja znajduje się blisko krawędzi, potrzebna będzie ekspertyza konstrukcyjna. Dopiero na tej podstawie można bezpiecznie zdecydować, czy lepsze będą bloczki betonowe, balast wodny, system kompozytowy, klasyczne ekierki czy konstrukcja aerodynamiczna.
