Stelaż do fotowoltaiki – jak dobrać konstrukcję na dach i grunt?

Dobór konstrukcji wsporczej zaczyna się nie od ceny ani materiału, lecz od miejsca montażu. Innego rozwiązania wymaga dachówka ceramiczna, innego blacha trapezowa, dach płaski hali, a jeszcze innego grunt o nieznanej nośności.

Stelaż do fotowoltaiki odpowiada za stabilność modułów, przenoszenie obciążeń wiatrem i śniegiem, prawidłową wentylację oraz bezpieczeństwo dachu lub terenu wokół instalacji. Dlatego przed zakupem trzeba ocenić cały system: sposób mocowania, profile, uchwyty, łączniki, uziemienie i dokumentację techniczną.

Stelaż do fotowoltaiki – dlaczego wybór konstrukcji montażowej jest kluczowy dla całej instalacji

Moduły fotowoltaiczne są lekkie w porównaniu z wieloma elementami budowlanymi, ale tworzą dużą, narażoną na wiatr powierzchnię. Podmuch może działać na nie jak na żagiel. Siły te muszą zostać bezpiecznie przekazane przez klemy, szyny i uchwyty do więźby dachowej, płyty dachu albo fundamentu gruntowego.

Nieprawidłowo dobrana konstrukcja może powodować ugięcia profili, poluzowanie połączeń, pękanie ram modułów lub uszkodzenie pokrycia. Na dachu skośnym dodatkowym ryzykiem jest rozszczelnienie warstwy dachowej. Na gruncie problemem może być zbyt mała głębokość posadowienia, nierównomierne osiadanie albo wyrwanie słupów podczas silnego wiatru.

Znaczenie ma również kąt nachylenia i odstęp od podłoża. Zbyt mała przestrzeń pod modułem ogranicza przepływ powietrza. Wyższa temperatura ogniw zwykle oznacza gorsze warunki pracy, dlatego konstrukcja powinna zapewniać swobodną wentylację tylnej strony paneli. Nie chodzi o szukanie jednej uniwersalnej wartości odstępu, lecz o zastosowanie systemu przewidzianego dla danego typu dachu, modułu i układu montażowego.

Na konstrukcji można oszczędzić, rezygnując z niepotrzebnych dodatków, lecz nie z nośności, ochrony antykorozyjnej i poprawnego mocowania. Najtańszy zestaw nie będzie korzystny, jeśli po kilku sezonach trzeba będzie demontować moduły, naprawiać dach albo wymieniać skorodowane łączniki.

Rodzaje stelaży fotowoltaicznych na dachy skośne i płaskie

Typ pokrycia dachowego określa sposób przekazania obciążenia. Dobry stelaż pod panele fotowoltaiczne nie powinien opierać się wyłącznie na samej warstwie pokrycia. Mocowanie musi zostać dobrane do konstrukcji dachu, rozstawu krokwi, rodzaju blachy lub systemu warstw na dachu płaskim.

Na dachu pokrytym dachówką ceramiczną albo betonową stosuje się zwykle haki dachówkowe mocowane do krokwi. Hak powinien mieć odpowiedni kształt, regulację i nośność. Dachówki nie wolno obciążać w sposób, do którego nie jest przeznaczona. Jeżeli element konstrukcji naciska na dachówkę, może dojść do jej pęknięcia wskutek pracy termicznej lub obciążenia śniegiem.

W przypadku blachodachówki często wykorzystuje się śruby dwugwintowe z uszczelnieniem EPDM. Ich dobór obejmuje nie tylko średnicę i długość, ale przede wszystkim sposób zakotwienia w elementach nośnych. Sama obecność gumowej podkładki nie naprawi błędu polegającego na wkręceniu śruby w zbyt cienką lub nieodpowiednio podpartą warstwę.

Na blasze trapezowej popularne są mostki trapezowe albo krótkie profile mocowane w miejscach przewidzianych przez system. Rozwiązanie może być szybkie w montażu, ale trzeba sprawdzić grubość i geometrię blachy, rozstaw podpór oraz lokalne obciążenie od klem. Nie każdy mostek pasuje do każdej wysokości trapezu.

Blacha na rąbek stojący pozwala zastosować uchwyty zaciskowe, często bez wykonywania otworów w pokryciu. Taki montaż jest mniej inwazyjny, lecz nie oznacza automatycznie, że można zrezygnować z obliczeń. Zacisk musi być kompatybilny z konkretnym profilem rąbka, a konstrukcja dachu powinna przenieść siły z modułów.

Gont bitumiczny wymaga szczególnej ostrożności. Mocowanie zazwyczaj prowadzi się do warstwy konstrukcyjnej, a miejsce przejścia przez pokrycie trzeba prawidłowo uszczelnić zgodnie z technologią dachu. Niedokładność może być niewidoczna w dniu montażu, ale ujawnić się dopiero po opadach i cyklach zamarzania.

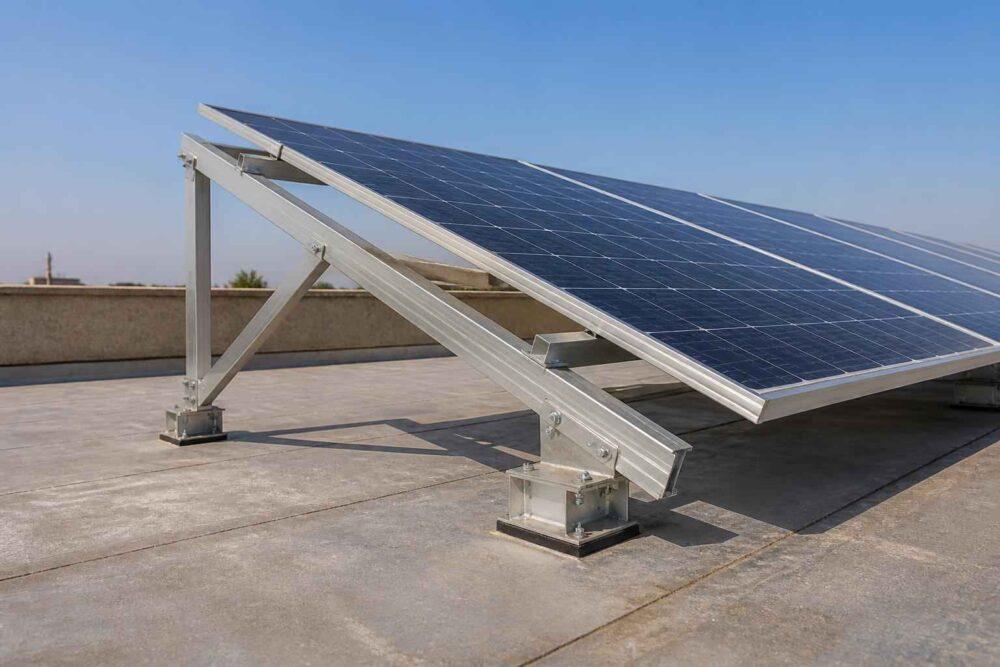

Na dachu płaskim stosuje się systemy balastowe albo rozwiązania kotwione mechanicznie. Konstrukcja balastowa nie wymaga wykonywania otworów w poszyciu, co ogranicza ryzyko nieszczelności. Jej ciężar musi jednak zostać uwzględniony w ocenie nośności dachu, a układ trzeba zabezpieczyć przed przesuwaniem i poderwaniem przez wiatr. „Bezinwazyjny” nie znaczy więc „obojętny dla budynku”.

System kotwiony może ograniczyć masę dodatkowego balastu, ale wymaga prawidłowego przejścia przez wszystkie warstwy dachu oraz zaprojektowania uszczelnienia. Na halach i budynkach komercyjnych znaczenie mają również dylatacje, odwodnienie, strefy przy krawędziach i możliwość późniejszego serwisowania pokrycia.

Na dachu płaskim panele ustawia się często pod kątem od około 5 do 15 stopni. Układ południowy może zapewnić większy uzysk z pojedynczego modułu, natomiast orientacja wschód–zachód pozwala gęściej wykorzystać powierzchnię i rozłożyć produkcję w ciągu dnia. Ostateczny wybór powinien uwzględniać zacienienie, odstępy między rzędami oraz odporność konstrukcji na wiatr.

Konstrukcje wolnostojące – jaki stelaż pod fotowoltaikę na gruncie wybrać

Konstrukcja gruntowa fotowoltaiki daje większą swobodę w ustawieniu modułów, ale przenosi odpowiedzialność za stabilność na grunt i fundamenty. Przed wyborem systemu trzeba znać warunki działki: rodzaj warstwy przypowierzchniowej, wilgotność, poziom wód, obecność kamieni oraz możliwe różnice nośności na obszarze instalacji.

Systemy jednopodporowe mają uproszczoną geometrię i mogą sprawdzić się przy mniejszych instalacjach oraz korzystnych warunkach obciążenia. Zwykle są łatwiejsze i szybsze w montażu. Mniejsza liczba podpór nie oznacza jednak, że można pominąć analizę wiatru. Każdy słup może przenosić większe siły, a ostateczna liczba podpór wynika z projektu, rozstawu modułów i warunków lokalnych.

Konstrukcje dwupodporowe są częstym rozwiązaniem dla układów modułów montowanych pionowo lub poziomo. Zapewniają bardziej równomierne podparcie i mogą lepiej rozkładać obciążenia na większej długości stołu. W praktyce warto porównać nie tylko liczbę słupów, ale również przekroje profili, sposób ich stężenia oraz połączenie z fundamentem.

Systemy trzypodporowe stosuje się tam, gdzie większa sztywność i nośność są ważniejsze od minimalizacji liczby elementów. Mogą być uzasadnione przy dużych stołach, podwyższonych konstrukcjach, trudniejszych warunkach wiatrowych lub większym obciążeniu śniegiem. Nie należy jednak dobierać ich wyłącznie na podstawie nazwy. O bezpieczeństwie decyduje kompletny układ, a nie sama liczba podpór.

Na gruncie często przyjmuje się kąt w zakresie około 25–35 stopni, ale zakres ten nie jest obowiązkową receptą dla każdej instalacji. Trzeba uwzględnić szerokość działki, zacienianie kolejnych rzędów, wysokość dolnej krawędzi modułów, dostęp serwisowy i lokalne obciążenia. Zbyt strome ustawienie może zwiększać powierzchnię wystawioną na wiatr, a zbyt małe utrudniać samooczyszczanie i ograniczać uzysk w wybranych porach roku.

Na terenach rolnych lub nieużytkach trzeba dodatkowo sprawdzić przebieg sieci podziemnych, warunki dojazdu ciężkiego sprzętu oraz sposób utrzymania roślinności. Konstrukcja nie może przeszkadzać w koszeniu ani powodować przypadkowego uszkodzenia przewodów podczas prac terenowych.

Systemy specjalne: stelaże pod panele bifacial oraz trackery fotowoltaiczne

Moduły bifacial wykorzystują promieniowanie docierające także do tylnej strony. Ich potencjał zależy więc nie tylko od samego panelu, lecz również od podłoża, wysokości nad gruntem, odbicia światła i braku zacienienia od profili. Klasyczny, gęsty układ szyn lub pełne zasłonięcie tylnej części modułu może ograniczyć korzyść z technologii dwustronnej.

Stelaż dla paneli bifacjalnych powinien zapewniać odpowiedni rozstaw podpór, prześwit i możliwie małe zacienienie tylnej powierzchni. Trzeba też sprawdzić, czy sposób mocowania nie narusza wymagań producenta modułu. Wyższy koszt takiej konstrukcji ma sens przede wszystkim tam, gdzie tylna strona rzeczywiście otrzyma dodatkowe światło, na przykład nad jasnym, odpowiednio przygotowanym podłożem.

Trackery fotowoltaiczne zmieniają położenie modułów względem słońca. Jednoosiowy system może poprawić wykorzystanie promieniowania w ciągu dnia, ale zawiera napęd, automatykę i dodatkowe elementy ruchome. Oznacza to większe wymagania serwisowe, większą wysokość lub powierzchnię konstrukcji oraz konieczność uwzględnienia pozycji bezpiecznej podczas silnego wiatru.

Tracker nie jest automatycznie lepszym wyborem od konstrukcji stałej. Opłacalność zależy od miejsca, ceny systemu, dostępności serwisu, warunków przyłączenia i oczekiwanej produkcji. Na typowej małej instalacji domowej prosty, nieruchomy system często będzie rozsądniejszy i łatwiejszy w utrzymaniu.

Sposoby posadowienia stelaża na gruncie – wbijanie, wkręcanie czy fundament betonowy

Wybór posadowienia powinien wynikać z warunków gruntowych i obciążeń, a nie z tego, która metoda jest najszybsza w katalogu. Ta sama konstrukcja może być bezpieczna na jednym terenie i nieodpowiednia na innym.

Kafarowanie konstrukcji polega na wbijaniu stalowych słupów w grunt przy użyciu odpowiedniego sprzętu. Metoda jest szybka i ogranicza ilość betonu oraz robót mokrych. Sprawdza się szczególnie na gruntach, w których profil może osiągnąć wymaganą głębokość i opór. Przed zastosowaniem trzeba jednak potwierdzić możliwość wbicia słupów bez ich nadmiernego odkształcenia oraz uzyskać podstawę do oceny nośności i wyrywania.

Grunt z dużą liczbą kamieni, warstwą skalistą albo niejednorodną strukturą może utrudniać kafarowanie. Wbicie słupa do przypadkowej głębokości nie jest rozwiązaniem projektowym. Jeżeli kolejne podpory napotykają różny opór, trzeba przeanalizować, czy wszystkie mają porównywalne parametry pracy.

Śruby gruntowe lub słupy wkręcane mogą być przydatne na terenach, gdzie wbijanie jest utrudnione, a jednocześnie grunt pozwala na uzyskanie odpowiedniego zakotwienia. Ich nośność zależy od średnicy, długości, geometrii elementu i parametrów podłoża. Nie należy utożsamiać łatwego wkręcania z wystarczającą stabilnością.

Fundamenty betonowe stosuje się między innymi na gruntach skalistych, przy dużych obciążeniach lub wtedy, gdy wymagane jest bardziej przewidywalne posadowienie. Wymagają przygotowania wykopów, zbrojenia lub odpowiedniej mieszanki, kontroli wymiarów i czasu dojrzewania. Błąd w wymiarowaniu stopy może pozostać niewidoczny, dopóki nie pojawią się przechyły lub nierównomierne osiadanie.

Alternatywą są płyty betonowe, płyty typu MON albo inne rozwiązania balastowe. Ograniczają głęboką ingerencję w teren, lecz zwiększają masę transportowaną na miejsce. Trzeba sprawdzić, czy podłoże nie osiada i czy płyty nie przesuwają się po opadach, zamarzaniu lub intensywnym wietrze.

1. Ustal warunki gruntowe i możliwe obciążenia, zamiast wybierać metodę wyłącznie na podstawie ceny.
2. Zweryfikuj sposób przenoszenia sił poziomych, pionowych i wyrywających dla konkretnego systemu.
3. Dopiero potem dobierz kafarowanie, śruby gruntowe, beton albo balast oraz zleć szczegóły osobie mającej odpowiednie kompetencje.

Przy większych instalacjach, trudnym terenie i lokalizacjach o wysokich obciążeniach potrzebne są dane geotechniczne, obliczenia i dokumentacja projektowa. Zdalna ocena zdjęcia działki nie pozwala wiarygodnie określić nośności gruntu.

Stal Magnelis czy aluminium – z jakich materiałów powinien być wykonany trwały stelaż PV

Materiał konstrukcji trzeba rozpatrywać razem ze środowiskiem pracy, przekrojem profilu, sposobem połączenia i ochroną antykorozyjną. Sama nazwa stopu nie przesądza o trwałości całego zestawu.

Stal konstrukcyjna S320GD lub S350GD z powłoką Magnelis jest stosowana w wielu konstrukcjach gruntowych i dachowych. Powłoka na bazie cynku, aluminium i magnezu zapewnia wysoką ochronę przed korozją, a uszkodzone miejsca mogą być częściowo zabezpieczane przez działanie powłoki. Nie oznacza to jednak pełnej odporności na każde środowisko. Cięcia, wiercenia i miejsca kontaktu z innymi metalami nadal wymagają poprawnej technologii.

Stal z powłoką Magnelis może być dobrym wyborem tam, gdzie potrzebna jest wysoka sztywność i odporność na obciążenia, w tym w konstrukcjach gruntowych. Trzeba sprawdzić grubość powłoki, klasę materiału, sposób zabezpieczenia krawędzi oraz zalecenia dotyczące cięcia i montażu.

Aluminium anodowane jest lekkie, odporne na warunki atmosferyczne i wygodne w transporcie. Z tego powodu często wykorzystuje się profile aluminiowe na dachach. Mniejsza masa nie może jednak prowadzić do automatycznego zmniejszania przekrojów bez potwierdzenia nośności. Aluminium może również odkształcać się inaczej niż stal, dlatego ważne są odpowiednie łączniki i sposób dylatacji.

Stal nierdzewna A2 lub A4 jest stosowana przede wszystkim w elementach złącznych. Wybór między nimi zależy od środowiska, wilgotności i narażenia na agresywne czynniki. Łącznik powinien być przewidziany przez producenta systemu, ponieważ przypadkowa zamiana materiału może zwiększyć ryzyko korozji albo pogorszyć pracę połączenia.

Szczególnej uwagi wymaga korozja galwaniczna. Powstaje, gdy różne metale stykają się w obecności elektrolitu, na przykład wilgoci, a ich potencjały elektrochemiczne są odmienne. Nie należy więc dowolnie łączyć aluminiowych profili, stalowych podkładek i elementów ocynkowanych. Pomocne są separatory, odpowiednie powłoki, dedykowane łączniki oraz przestrzeganie instrukcji producenta.

Przy inwestycji planowanej na 20–30 lat warto sprawdzić, czy wszystkie elementy systemu mają spójne zabezpieczenie. Najsłabszym punktem bywa nie główny profil, lecz mała podkładka, śruba, miejsce cięcia albo element pozostawiony bez ochrony po wierceniu.

Z czego składa się kompletny zestaw montażowy do fotowoltaiki

Kompletny system montażowy powinien pozwolić na zamocowanie konkretnych modułów do konkretnego podłoża bez improwizowania na budowie. Podstawą są profile lub szyny nośne, dobrane do rozstawu podpór, układu paneli i obciążeń.

Do tego dochodzą klemy skrajne i środkowe. Ich wysokość musi pasować do grubości ramy modułu, na przykład w zakresie przewidzianym przez producenta dla konkretnego modelu. Zbyt niska klema nie utrzyma prawidłowo panelu, a zbyt wysoka może nie zapewnić poprawnego docisku. Należy sprawdzić także moment dokręcania i miejsce zacisku wskazane w instrukcji modułu.

Zależnie od miejsca montażu potrzebne są uchwyty dachowe, haki do dachówki, mostki trapezowe, uchwyty do rąbka, śruby dwugwintowe, adaptery, łączniki profili i zaślepki. System powinien uwzględniać również elementy uziemiające oraz wyrównanie potencjałów. Brak jednego drobnego elementu może skłonić wykonawcę do użycia przypadkowej części, która nie ma potwierdzonej kompatybilności.

Przed zakupem trzeba sprawdzić, czy oferta obejmuje cały zakres potrzebny do montażu, czy tylko profile. Część sprzedawców podaje cenę podstawową bez klem, łączników lub mocowań do dachu. Porównanie dwóch zestawów ma sens dopiero wtedy, gdy mają podobny skład i przeznaczenie.

W dokumentacji warto szukać informacji o klasie materiału, powłoce antykorozyjnej, dopuszczalnych rozstawach podpór, obciążeniu śniegiem i wiatrem, sposobie montażu oraz kompatybilnych modułach. W zależności od systemu znaczenie mogą mieć dokumenty związane z PN-EN 1090, Krajową Oceną Techniczną lub innymi deklarowanymi wymaganiami. Samo wymienienie normy w ofercie nie jest jeszcze dowodem, że każdy wariant zestawu spełnia wymagania dla danej lokalizacji.

Dobra dokumentacja powinna również określać gwarancję, zasady montażu i dostępność części zamiennych. Konstrukcja może stać przez dziesięciolecia, ale klemy lub uszczelnienia mogą wymagać wymiany wcześniej. Brak elementów kompatybilnych z pierwszą wersją systemu utrudnia serwis i zwiększa koszt naprawy.

Na co zwrócić uwagę przed zakupem stelaża do fotowoltaiki – kluczowe parametry i najczęstsze błędy

Najpierw należy określić lokalizację, rodzaj podłoża, typ pokrycia, wymiary i masę modułów oraz sposób ich ułożenia. Dopiero na tej podstawie można porównywać systemy montażowe PV. W przypadku dachu potrzebna jest również informacja o konstrukcji więźby lub układzie warstw dachu płaskiego.

Ważne są strefa wiatrowa i śniegowa, wysokość nad poziomem morza, położenie względem otwartej przestrzeni oraz lokalne warunki, takie jak krawędź budynku, narożniki i sąsiednie przeszkody. Na tych obszarach ssanie wiatru może być większe niż w centralnej części połaci. Z tego powodu nie powinno się przenosić schematu z jednego budynku na drugi bez sprawdzenia warunków.

Najczęstszy błąd to wybór zestawu po samej liczbie modułów. Dwa układy o tej samej mocy mogą wymagać zupełnie różnych konstrukcji, jeśli różnią się wymiarami paneli, orientacją, wysokością budynku albo strefą obciążenia. Drugim problemem jest mieszanie elementów z różnych systemów bez potwierdzenia ich zgodności.

W praktyce pojawiają się także nieprawidłowe odstępy między modułami i brak dylatacji profili. Szyna zamontowana bez uwzględnienia pracy termicznej może przenosić dodatkowe naprężenia. Zbyt mocno dokręcona klema może uszkodzić ramę, a zbyt słabo dokręcona – pozwolić na przesuwanie panelu.

Na dachu szczególnie ryzykowne jest wiercenie bez ustalenia przebiegu krokwi, instalacji i warstw hydroizolacji. Uszkodzenie poszycia albo nieprawidłowe uszczelnienie może prowadzić do zawilgocenia, którego skutki pojawią się dopiero po czasie. Na gruncie analogicznym błędem jest wbijanie słupów bez wiedzy o uzbrojeniu terenu i bez potwierdzenia parametrów podłoża.

Przed zamówieniem warto przejść przez krótką kontrolę: czy producent podał obciążenia dla lokalizacji, czy zestaw pasuje do pokrycia i modułów, czy zawiera uziemienie i wszystkie łączniki, czy są dostępne instrukcje oraz części zamienne, a także kto bierze odpowiedzialność za dobór i montaż. Przy trudnym dachu, dużej instalacji lub niepewnym gruncie potrzebny jest projektant albo uprawniony wykonawca. Samodzielnie można zebrać dane i porównać oferty, ale nie należy na tej podstawie wykonywać zdalnej oceny nośności.

Najrozsądniejszym wyborem jest zwykle kompletny, przebadany system dopasowany do konkretnego miejsca, nawet jeśli nie jest najtańszy. Tańsze rozwiązanie może być wystarczające przy prostym dachu i niewielkich obciążeniach, o ile ma pełną dokumentację. Nie warto natomiast oszczędzać na elementach, które odpowiadają za zakotwienie, ochronę przed korozją i przenoszenie sił.

Stelaż pod panele fotowoltaiczne powinien być oceniany jako część całej instalacji, a nie jako osobny produkt z półki. Dach skośny wymaga dopasowania mocowań do pokrycia, dach płaski – analizy balastu lub kotwienia, a grunt – potwierdzenia warunków posadowienia. Materiał, taki jak Magnelis czy aluminium, ma znaczenie, lecz dopiero w połączeniu z właściwymi przekrojami, łącznikami i ochroną przed korozją.

Przed zakupem zbierz dane o budynku lub działce, sprawdź obciążenia, skład zestawu, dokumentację i warunki gwarancji. Jeżeli pojawiają się wątpliwości dotyczące więźby, hydroizolacji, fundamentów albo gruntu, decyzję trzeba oprzeć na obliczeniach i ocenie specjalisty. To właśnie poprawny dobór i montaż decydują, czy konstrukcja bezpiecznie będzie pracować przez kolejne sezony.
